2" ED окуляры от Levenhuk

Сообщение Ernest » 09 май 2012, 20:13

2" окуляры серии ED от Levenhuk


Эта линейка ED окуляров по известной схеме Paragon (линза+линза+склейка+склейка) производится китайским концерном Kunming United Optics и официально поставляется в Россию в составе серии Levenhuk Ra. На других рынках эти окуляры представлены под лейблами TMB или TS.

Общие характеристики ED от Levenhuk декларируемые производителем


  • 68-градусное поле зрения
  • Использование ED-стекол и нулевая дисторсия
  • Схема из четырех компонентов (6-линз)
  • Многослойные просветляющие покрытия всех линз
  • Прарфокальность в пределах линии
  • Чернение краев линз
  • 2" стандарт посадки и резьба для 2" окулярных фильтров внутри посадочной втулки
  • Внутреннее рифление для предотвращения бликования
  • Выкручивающийся переменной высоты жесткий наглазник с обрезиниванием

Рекомендации к использованию


Главное назначение 2" окуляров - сделать доступным максимум поля зрения телескопа в пределах 2" окулярной трубки. К сожалению, борьба за этот максимум натыкается на ограничения связанные с физиологией зрения. Наш зрачок даже в полной темноте не может раскрыться до диаметра большего, чем 7-8 мм, а днем и того меньше. То есть использование 40 мм окуляр в "быстрых" телескопах (с относительным отверстием менее 1:6) может привести к обрезанию апертуры зрачком наблюдателя тем большему, чем больше возраст наблюдателя (с возрастом радужка зрачка не столь эластична и часто не может раскрыться больше, чем на 5-6 мм) и, чем ярче наблюдаемый объект (днем адаптация к свету не дает раскрыться зрачку). Так что в случае, если вам важнее проницание, чем доступное поле зрения - используйте в быстрых (1:4-1:5) Ньютонах 30 мм ED-окуляр, в умеренных по отн. отверстию (1:6-1:7) 35 мм, а 40 мм уже в весьма умеренных по светосиле (1:8 и менее).
Аватара пользователя
Ernest
Основатель

Сообщения: 8660
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

2" 40 мм ED окуляр от Levenhuk

Сообщение Ernest » 09 май 2012, 20:36

Обзор 2" окуляра 40 мм из серии ED от Levenhuk


Внешний вид


Окуляр крупный и увесистый, хотя и не дотягивает до реально крупных объективов вроде 31 мм Наглера. Он поставляется в крепкой черной картонной коробке 160х90х85 мм с ложем под окуляр из поролона. Окуляр весь черный, включая баррель. Наглазник жесткий, обрезиненный, переменной высоты. На барреле коническая выточка от выпадения из окулярной трубки при небрежном креплении. Черненая внутренность барреля имеет частое кольцевое рифление для предохранения от светорассеивания. Полевая диафрагма выполнена как отдельный конструктивный элемент и открывает почти весь просвет барреля. Есть резьба для 2" окулярного фильтра. Большая часть корпуса обтянута рифленой резиной для того, чтобы стылый металл не обжигал руки. Кроме резины на наглазнике и вокруг корпуса больше никаких неметаллических деталей. На нижней части корпуса окуляра две надписи белым: "ED 40 mm". Поверхность глазной линзы немного вогнутая, полевой - близка к плоской. В поставке окуляр снабжен парой крышек из жесткого черного пластика, крышка на баррель одевается очень туго, на морозе с нею будет проблемы. Точечный источник света за головой наблюдателя показывает 10 неярких разных по тону бликов от оптических поверхностей: голубых, лиловых, зеленоватых, белесых, желтоватых.
Судя по всему это то-же самое, что известно в мире под названием TMB или TS Paragon 40 mm.

В коробке

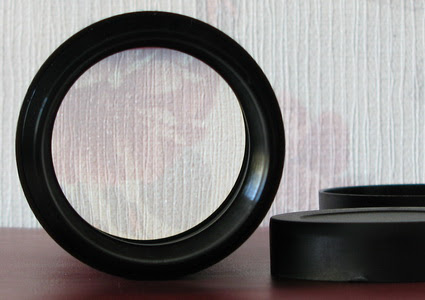

Глазная линза
Баррель
Вид через полевой компонент

Геометрия


ХарактеристикаЗначение
Фокусное расстояние*, мм40
Длина с выдвинутым наглазником, мм131
Длина с задвинутым наглазником, мм121
Длина посадочного барреля, мм30
Вынос зрачка от поверхности линзы, мм17
Вынос зрачка от утопленного наглазника, мм8
Параметр парфокальности, мм0
Диаметр полевой диафрагмы, мм46
Поле зрения**, град.66 (64)
Световой диаметр глазной линзы, мм32
Диаметр корпуса окуляра, мм62.2
Диаметр посадочного барреля, мм50.6
Диаметр проточки на барреле, мм49.0
Диаметр края наглазника, мм61.5
Ход наглазника, мм10
Масса, гр.501

* номинал, не измерялось
** первое числе - расчет по размеру (изображения) полевой диафрагмы, второе - результат прямого измерения полевого угла

Остаточные аберрации окуляра


При объективе 1:6 Изображение светящейся точки на оси диаметром менее 5 угл. минут. На зоне (70% от центра к краю) изображение звезды увеличивается до 18 угл. минут за счет астигматизма. На краю (в полутора градусах от края диафрагмы) аберрационное пятно достигает уже размера 25 угл. минут в основном за счет астигматизма и кривизны изображения с небольшими добавками хроматизма увеличения. Край изображения диафрагмы резкий, у карая поля зрения заметно сильное виньетирование. Цветовые тона не искажаются. Вынос выходного зрачка позволяет наблюдать даже и в очках, без очков и вовсе шикарно.
При объективе 1:10 Качество изображения немного улучшается, на оси размер пятна менее 5 угл. минут, на зоне пятно уменьшается в размерах до 12 угл. минут, на краю - до 20. Отмечается небольшая отрицательная дисторсия.

При наблюдениях через апохромат 1:6 безупречное изображение отмечается в пределах примерно 65% поля зрения, в 20% от края полевой диафрагмы изображение в этом окуляре уже весьма нерезкое.

Альтернативы


У этого окуляра не такой большой список конкурентов.
  • 40 мм Плёссл из 5000 серии Meade - по-дешевле, с большим выносом выходного зрачка, но и несколько меньшим полем зрения
  • 42 мм SuperView от GSO - также более дешевый, с заметно худшим качеством изображения
  • 40 мм Explore Scientific из 68-градусной серии - думаю, с существенно лучшим качеством изображения и более солидной конструкцией
  • 42 мм LVW от Vixen - с лучшим качеством изображения, но и существенно более дорогого
  • 41 мм Panoptic от Tele Vue - отличный по качеству изображения, но и тяжелый и габаритный окуляр
  • 40 мм XW от Pentax


Оценка и рекомендации


Рассмотренный окуляр в качестве обзорного и поискового совсем не так плох. Главное, что он перекрывает все поле зрения доступного в 2" окулярной трубке. В этом назначении его вполне можно рекомендовать наблюдателю не обремененному перфекционизмом для инструментов со относительным отверстием 1:8 и менее светосильных. В телескопах 1:5 и более светосильных зрачок наблюдателя будет обрезать часть входной апертуры телескопа.
Аватара пользователя
Ernest
Основатель

Сообщения: 8660
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Обзор 2" 35 мм ED окуляра

Сообщение Ernest » 12 ноя 2012, 19:36

Обзор 2" окуляра 35 мм из серии ED от Levenhuk


Внешний вид


Окуляр довольно крупный и увесистый, хотя и по меньше, чем 40 мм из этой же серии. Также весь черный и блестящий, включая баррель. Окуляр поставляется в черной картонной коробке 145х96х88 мм с ложем под окуляр из нескольких слоев поролона. Наглазник жесткий, обрезиненный, переменной высоты. На барреле коническая выточка от выпадения из окулярной трубки при небрежном креплении. Полевая диафрагма занимает почти весь просвет барреля окуляра. Хорошая светозащита от рассеянного света, есть резьба для 2" фильтра. Часть корпуса обтянута рифленой резиной для того, чтобы стылый металл не обжигал руки. На нижней части корпуса окуляра две надписи белым: "ED 35 mm". Поверхность глазной линзы немного вогнутая, полевой - близка к плоской. В поставке окуляр снабжен парой крышек из жесткого черного пластика, крышка на баррель одевается очень туго. Точечный источник света за головой наблюдателя показывает 10 разных по тону бликов от оптических поверхностей: голубых, лиловых, зеленоватых, белесых, желтоватых.
Судя по всему это то-же самое, что известно в мире под названием TMB или TS Paragon 35 mm и состоит из пары простых линз и пары склеек.

Размеры с выдвинутым наглазником
Глазная линза
Баррель
Вид через полевой компонент

Геометрия


ХарактеристикаЗначение
Фокусное расстояние*, мм35
Длина с выдвинутым наглазником, мм119
Длина с задвинутым наглазником, мм110
Длина посадочного барреля, мм30
Вынос зрачка от поверхности линзы, мм15
Вынос зрачка от утопленного наглазника, мм8
Параметр парфокальности, мм0
Диаметр полевой диафрагмы, мм44.5
Поле зрения**, град.73 (70)
Световой диаметр глазной линзы, мм30
Диаметр корпуса окуляра, мм56.5
Диаметр посадочного барреля, мм50.6
Диаметр проточки на барреле, мм49.5
Диаметр края наглазника, мм54.5
Ход наглазника, мм10
Масса, гр.347

* номинал, не измерялось
** первое число - расчет по размеру (изображения) полевой диафрагмы, в скобках - прямое измерение полевого угла

Остаточные аберрации окуляра


При объективе 1:6 Изображение светящейся точки на оси диаметром менее 5 угл. минут. На зоне (70% от центра к краю) изображение звезды увеличивается до 20 угл. минут за счет астигматизма и кривизны. На краю (в полутора градусах от края диафрагмы) аберрационное пятно достигает размера 35 угл. минут. Край изображения диафрагмы резкий, у самого края поля зрения заметно небольшое виньетирование и чуть повышенное светорассеивание. Вынос выходного зрачка достаточен для комфортных наблюдений без очков, в очках для того, чтобы увидеть все поле зрения приходится упираться стеклами в наглазник.
При объективе 1:10 Качество изображения улучшается совсем немного, на оси размер пятна менее 4 угл. минут, на зоне пятно уменьшается в размерах до 12 угл. минут, на краю - до 20'. Дисторсия не заметна.

При наблюдениях через апохромат 1:6 безупречное изображение отмечается только в пределах половины поля зрения, примерно в 25% от края полевой диафрагмы изображение в этом окуляре уже весьма скверное, что в общем-то ожидаемо и не очень портит впечатление от широкоугольных наблюдений.

Оценка и рекомендации


Рассмотренный окуляр имеет смысл в качестве обзорного и поискового для телескопов 1:6 и менее светосильных. Качество изображения по полю хуже, чем у 40 мм ED, но и угловое поле зрения заметно больше. Вес и габариты весьма умеренные. При недостатке средств на более именитых конкурентов условно рекомендуется.
Аватара пользователя
Ernest
Основатель

Сообщения: 8660
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Обзор 2" 30 мм ED окуляра

Сообщение Ernest » 12 ноя 2012, 21:02

Обзор 2" окуляра 30 мм из серии ED от Levenhuk


Внешний вид


В упаковке
Окуляр самый не крупный в линейке. Весь черный и блестящий, включая баррель. Окуляр поставляется в черной картонной коробке 145х96х88 мм с ложем под окуляр из нескольких слоев поролона. Наглазник жесткий, обрезиненный, переменной высоты. На барреле коническая выточка от выпадения из окулярной трубки при небрежном креплении. Хорошая светозащита от рассеянного света, есть резьба для 2" фильтра. Часть корпуса обтянута рифленой резиной для того, чтобы стылый металл не обжигал руки. На нижней части корпуса окуляра две надписи белым: "ED 30 mm" и логотип продавца. Поверхность глазной линзы немного вогнутая, полевой - близка к плоской. В поставке окуляр снабжен парой крышек из жесткого черного пластика. Точечный источник света за головой наблюдателя показывает 10 разных по тону бликов от оптических поверхностей: голубых, лиловых, зеленоватых, белесых, желтоватых.

Внешний вид
Изображение Изображение Изображение Изображение
На просвет

Геометрия


ХарактеристикаЗначение
Фокусное расстояние*, мм30
Параметр парфокальности, мм0
Диаметр полевой диафрагмы, мм35.5
Поле зрения**, град.68 (66)
Масса, гр.315

* номинал, не измерялось
** первое число - расчет по размеру (изображения) полевой диафрагмы, в скобках - прямое измерение полевого угла

Остаточные аберрации окуляра


При объективе 1:6 Изображение светящейся точки на оси диаметром менее 5 угл. минут. На зоне (70% от центра к краю) изображение звезды увеличивается до 15 угл. минут за счет астигматизма и кривизны. На краю (в полутора градусах от края диафрагмы) аберрационное пятно достигает размера 26 угл. минут. Край изображения диафрагмы резкий с желтоватой узкой каймой. Вынос выходного зрачка достаточен для комфортных наблюдений без очков, в очках все поле зрения уже трудно обозревать.
При объективе 1:10 Качество изображения немного улучшается, на оси размер пятна менее 4 угл. минут, на зоне пятно уменьшается в размерах до 12 угл. минут, на краю - до 22'. Бросается в глаза мусор на поверхности полевой линзы.

При наблюдениях через апохромат 1:6 безупречное изображение отмечается только в пределах половины поля зрения, примерно в 25% от края полевой диафрагмы изображение в этом окуляре уже весьма скверное из-за потери контраста и детализации.

Оценка и рекомендации


Рассмотренный окуляр имеет смысл в качестве бюджетного обзорного и поискового для умеренно светосильных телескопов 1:5-1:6. Качество изображения по полю примерно такое-же как у других окуляров этой линии. Вес и габариты весьма умеренные. При недостатке средств на более именитых конкурентов условно рекомендуется.
Аватара пользователя
Ernest
Основатель

Сообщения: 8660
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Обзор 2" 35 мм ED окуляра

Сообщение Антон Вакуленко » 21 янв 2014, 12:10

Ernest писал(а):Обзор 2" окуляра 35 мм из серии ED от Levenhuk
Поле зрения**, град.: 73 (70)


Интересно, Вы пишете угол поля зрения больший, чем заявлено производителем (68*):

https://www.teleskop-express.de/shop/pr ... 8-deg.html

Он действительно чуть больше заявленного?
Антон Вакуленко


Сообщения: 32
Зарегистрирован: 12 апр 2013, 11:42
Откуда: Донецк, Украина

Re: Обзор 2" 35 мм ED окуляра

Сообщение HardSign » 21 янв 2014, 12:36

Антон Вакуленко писал(а):
Ernest писал(а):Обзор 2" окуляра 35 мм из серии ED от Levenhuk
Поле зрения**, град.: 73 (70)


Интересно, Вы пишете угол поля зрения больший, чем заявлено производителем (68*):

https://www.teleskop-express.de/shop/pr ... 8-deg.html

Он действительно чуть больше заявленного?


Антон, Вы видимо промахнулись - у Эрнеста в обзоре 30мм, Вы даете ссылку на 35мм. У Эрнеста Левенхук, Вы даете ссылку на TS.
Но суть впрочем от этого не меняется - http://www.levenhuk.ru/products/levenhu ... ece-ed-30/ вот верная ссылка, и там тоже 68 градусов.
SCT 8" + ньютон 200/1000 на SW EQ6
HardSign


Сообщения: 449
Зарегистрирован: 16 июн 2013, 15:42
Откуда: Украина, Киев

Re: 2" ED окуляры от Levenhuk

Сообщение Антон Вакуленко » 21 янв 2014, 12:46

Да нет, все точно. ) В обзоре Эрнеста именно 35-мм окуляр указан как 73-градусный. Хотя он по ТТХ производителя всего 69*. А Левенгук и TS - это же разные лейблы одного и того же продукта. Разве не так?
Антон Вакуленко


Сообщения: 32
Зарегистрирован: 12 апр 2013, 11:42
Откуда: Донецк, Украина

Re: 2" ED окуляры от Levenhuk

Сообщение Nexus » 16 июн 2014, 21:39

Получил недавно ED 40. Я тащусь от этого стекла -совершенное решение для созерцания архитектурных красот соседних панельных и кирпичных параллелепипедов))
Levenhuk Ra R72 ED + труба Celestron Nexstar 8SE на OMNI CG-4.
Аватара пользователя
Nexus


Сообщения: 101
Зарегистрирован: 18 окт 2013, 10:35
Откуда: Омск

Re: 2" ED окуляры от Levenhuk

Сообщение a.pozharov » 03 мар 2015, 00:48

а в основании параллепипедов прямоугольник или параллелограмм? В смысле понравился окуляр или нет ? )
a.pozharov


Сообщения: 289
Зарегистрирован: 30 июл 2012, 08:47
Откуда: Ставрополь

Re: Обзор 2" 35 мм ED окуляра

Сообщение Ernest » 14 июл 2015, 16:04

Антон Вакуленко писал(а):
Ernest писал(а):Обзор 2" окуляра 35 мм из серии ED от Levenhuk
Поле зрения**, град.: 73 (70)
Интересно, Вы пишете угол поля зрения больший, чем заявлено производителем (68*):
https://www.teleskop-express.de/shop/pr ... 8-deg.html
Он действительно чуть больше заявленного?
Ну да, а что вас в этом смущает? Поле зрение 35 мм окуляра больше, чем заявлено по линейке, в то время как у 30 мм и 40 мм - они меньше. В среднем примерно сходится. Такой разнобой присущ большинству окулярных линеек.

В этой - 35 мм окуляр, пожалуй, лучший. Он только немного проигрывает своему 40 мм собрату во входном поле зрения, и при этом много легче, дает большее увеличение, меньший (более удобный для сопряжения с глазом) выходной зрачок.
Аватара пользователя
Ernest
Основатель

Сообщения: 8660
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: 2" ED окуляры от Levenhuk

Сообщение Pafnutiy » 17 мар 2016, 09:04

Если кому надо, то на вечер 16 марта в https://www.fotosklad.ru/catalog/okulya ... 40-mm.html
Осталось несколько по докризисным ценам 8-)
Pafnutiy


Сообщения: 35
Зарегистрирован: 08 июн 2012, 22:16

Re: 2" ED окуляры от Levenhuk

Сообщение Ernest » 17 мар 2016, 09:59

Цена примерно того-же уровня, что дает и 4-Глаза http://www.4glaza.ru/products/levenhuk- ... ece-ed-40/
Аватара пользователя
Ernest
Основатель

Сообщения: 8660
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: 2" ED окуляры от Levenhuk

Сообщение Pafnutiy » 17 мар 2016, 11:05

Ernest писал(а):Цена примерно того-же уровня, что дает и 4-Глаза http://www.4glaza.ru/products/levenhuk- ... ece-ed-40/

Надо же, четырехглазые решили сделать скидку :D
Главное, есть ли они у них в наличие, так как летом 2015 года, звонил им по двум позициям обозначенным на сайте как в наличии, а по факту их не было. ;)
Pafnutiy


Сообщения: 35
Зарегистрирован: 08 июн 2012, 22:16

Re: 2" ED окуляры от Levenhuk

Сообщение Pafnutiy » 17 мар 2016, 11:19

Кстати Эрнест, раз уж мы говорим про эти окуляры, я его купил себе заместо существующего у меня DeepSky BlackTwist 38mm 70 град - http://www.deepsky.ru/catalog/okul3/position11.html
Покупал я их для использования в МАК150 1:12, как обзорники, и на будущее для ШК8. Почему решил сменить - вот в чем проблема, у МАКа псевдо 2", на самом деле в попе дырка 28мм. Так вот, для комфортного просмотра в BlackTwist надо выкрутить на максимум наглазник, так как с самого начала начинается бобовое веньетирование (глаз чуть влево-вправо, появляется темная область), и все равно на максимум оно есть, что создает дискомфорт в наблюдениях.
Сегодня по быстрому сравнил оба по наземке. Первое что обнаружил, поле в ED 40 меньше чем в BlackTwist. Это видно и если как смотреть в оба (как в бинокль) сравнивая размер поля и если смотреть на крипичную стену и считать "кирпичики". При разных увеличениях, у них в поле влезает условно один размер здания (от края до края). У меня сложилось впечатление, что там разница не в 2 градуса а побольше будет :roll: .
Бобовое веньетирование у ED40 есть, но оно слабое, появляется если уж глаз совсем повернуть к краю поля - то есть комфорт наблюдений выше.
BlackTwist тяжелее и массивнее кстати чем ED и глазная линза у него крупнее, отчего наглазник огромный, в наглазник от ED более комфортно смотреть.
Если есть желание, могу попробовать сделать обзор для вашего сайта в части их сравнение с фотками и параметрами. :)
Pafnutiy


Сообщения: 35
Зарегистрирован: 08 июн 2012, 22:16

Re: 2" ED окуляры от Levenhuk

Сообщение Ernest » 17 мар 2016, 15:43

Pafnutiy писал(а):Сегодня по быстрому сравнил оба по наземке. Первое что обнаружил, поле в ED 40 меньше чем в BlackTwist. Это видно и если как смотреть в оба (как в бинокль) сравнивая размер поля и если смотреть на крипичную стену и считать "кирпичики". При разных увеличениях, у них в поле влезает условно один размер здания (от края до края). У меня сложилось впечатление, что там разница не в 2 градуса а побольше будет :roll:
У 40 мм ED (Парагона) размер полевой диафрагмы 46 мм - максимально возможный в 2" формате. И поле зрения 57.3*46/40 = 66 градусов. Если предположить, что у BlackTwist диафрагма также максимальная, то его угловое поле зрения будет 57.3*46/40 = 69 градусов. То есть видно в эти окуляры одно и тоже, но в BlackTwist немного с большим увеличением из-за чего на выходе поле зрения на 3 градуса больше...
Если есть желание, могу попробовать сделать обзор для вашего сайта в части их сравнение с фотками и параметрами. :)
Будем благодарны за такой обзор. :)
Аватара пользователя
Ernest
Основатель

Сообщения: 8660
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1
