окуляры LVW от Vixen

Сообщение Ernest » 29 окт 2009, 10:36

Тут по случаю попали мне в руки несколько Виксеновских окуляров. Покрутил, попробовал, захотелось поделиться впечатлениями.

Vixen LVW 5 мм, 65о 1.25"



Довольно тяжелый и большой (диаметр 55 мм, длина 82 мм, без юбки и наглазника), черный, качественное обрезинивание, наглазник из довольно жесткой резины. Юбка с проточкой. Синяя маркировочная полоска.

Глазная линза видна через отверстие диаметром 27 мм, полевая диафрагма находится внутри окуляра (просто зачерненный торец линзы), передний (по ходу лучей) отрицательный компонент (как бы встроенная линза Барлоу) имеет световой диаметр около 8 мм, вынос выходного зрачка от глазной линзы 20 мм. Передний фокус почти совпадает с опорным торцем тубуса окуляра.

Лампочка отражается в глазной линзе примерно десятком малиновых, желтых и голубых бликов от поверхностей линз. Что говорит о некотором разнобое в покрытиях (бело-желтые блики появляются от склеек).

Качество изображения тестировалось на 1:10 ШК (выходной зрачок 0.5 мм) днем, по далеким фонарям вечером и совсем немного по звездам. В плане однородности качества изображения по полю окуляр оказался просто замечательным - при перемещении объекта с центра на край поля зрения практически ни как не заметно ухудшение качества изображения. Только у самого края полевой диафрагмы (15%-20%) были отмечены проявления вторичного хроматизма увеличения (оркашивание ярких звезд лиловым в сторону центра поля зрения) и в меньшей степени астигматизма (едва заметное вытягивание звезд в сторону центра). Отмечается незначительная положительная дисторсия (искажение формы прямых линий). В центре поля зрения окуляр едва-едва проигрывал моему 5 мм симетричному от Мида в контрасте и детализации изображений - все-таки сказывается обилие линз.

Я бы сказал, что Vixen LVW 5 вполне тянет на очень добротный универсальный широкоугольный окуляр больших увеличений. Он обеспечивает умеренно большое и очень качественное поле зрения. Подойдет и для любителей наблюдать шаровые скопления, и для планетарных туманностей, и для спутников, и, пожалуй, не сильно проиграет планетникам при изучении малоконтрастных деталей на дисках планет/Луны.

К этому можно добавить, что наблюдать с ним оказалось удобно - большой вынос, удачная форма наглазника. Глаз и глазная линза довольно широко разнесены, линза наверняка останется чистой после наблюдений и не сразу заиндевеет на морозе.


Второй подход, примерно пару месяцев спустя:

Продольные размеры
125 мм - всего (с наглазником)
25 мм - юбка окуляра
14 мм - высота наглазника
6 мм - вынос вых. зрачка от края наглазника (нет и следов от сферической в вых. зрачке)

Диаметры
55 мм - корпуса окуляра
26 мм - глазной линзы
31.6 мм - юбки окуляра (проточка под крепеж Ф30.8 )
7 мм - полевого компонента
5.5 мм - полевого просвета (диафрагмы), что соотв. 63 градусам расчетного поля зрения окуляра

13 бликов (пурпурные и белесые) от поверхностей

Прочее (по наблюдениям ночных и дневных тест-объектов в 1:4 и 1:10 объективы):

- заметно светорассеивание при наличии яркого светила в поле зрения
- край поля зрения чистый - без окрашивания
- не очень жесткий наглазник большого диаметра, но и он оставляет просветы для внешней засветки
- резкость изображения очень хорошая и довольно однородная по всему полю зрения
- комплектуется парой крышек

См. также сравнение другими 5 мм окулярами
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Vixen LVW

Сообщение Ernest » 29 окт 2009, 10:39

Vixen LVW 8 мм, 65о 1.25"



Конструктивно выполнен так же как 5 мм (см. выше), на пару мм короче. Голубая маркировочная полоска.

Глазная линза видна через отверстие Ф27, полевая диафрагма находится внутри окуляра, передний отрицательный компонент (как бы встроенная линза Барлоу) имеет световой диаметр около 12 мм, вынос выходного зрачка от глазной линзы 17 мм (3-4 мм над наглазником), передний фокус примерно совпадаете с опорным торцем тубуса окуляра.

Лампочка отражается в глазной линзе десятком бликов - пурпурных и голубых от покрытий и белесых от склеек.

Качество изображения тестировалось на том-же 1:10 ШК (выходной зрачок 0.8 мм). Качество коррекции по полю подобно LVW 5 мм, но хроматизм увеличение немного более развернут (у ярких звезд фиолетовый ободок к центру поля зрения, оранжевый к краю). Был зафиксирован розоватый блик от яркого объекта у края поля зрения. В целом качество изображения очень хорошее. Изображение светлое, резкое по всему полю.

Можно сказать, что Vixen LVW 8 - широкоугольный универсальный окуляр с повышенным однородным по полу качеством изображения. Большой вынос выходного зрачка и пулумягкий наглазник обеспечивают известные удобство наблюдений.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Vixen LVW

Сообщение Ernest » 29 окт 2009, 10:41

Vixen LVW 13 мм, 65о 1.25"



Конструктивно похож на 5 и 8 мм (см. выше), тубус короче (Ф56х68). Зеленая маркировочная полоска. Так же как и другие окуляры этой линии комплектуется парой крышек - черной на глазной конец и полупрозрачной на юбку.

Глазная линза видна через отверстие Ф27, полевая диафрагма находится внутри окуляра, передний отрицательный компонент имеет световой диаметр около 17 мм, вынос выходного зрачка от глазной линзы 18.5 мм (2-3 мм над наглазником), передний фокус примерно совпадаете с опорным торцем тубуса окуляра.

Лампочка отражается в глазной линзе как 11 бликов - пурпурных и сиреневых от покрытий и желто-белесых от склеек.

Окуляр тестировался на 1:10 ШК (выходной зрачок 1.3 мм) и фотообъективе Юпитер 21М (с адаптером 1.25"). Качество изображения по полю отличное - никаких следов астигматизма, кривизны, комы... Единственная заметная проблема - хроматизм увеличения (фиолетовым к центру, красным к краю) заметный на внешней трети поля зрения и несколько ухудшающий качество изображения у самого края полевой диафрагмы. Неприятный момент - "муха" - быстро бегающий возвратный блик при наблюдении ярких объектов (планета) от роговицы наблюдателя (впрочем, это во многом зависит от анатомии глазной впадины конкретного наблюдателя, может у других его не будет). Показалось, что есть следы паразитной засветки.

Таким образом Vixen LVW 13 - добротный среднефокусный окуляр с нефорсированным полем зрения. Большой вынос зрачка, качественный наглазник и обрезинивание.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Vixen LVW

Сообщение Ernest » 31 окт 2009, 19:16

Схема этих окуляров состоит из двух частей: основной - довольно симметричной мениск склейка вогнутостью к глазу, плоско-выпуклой и выпукло-плоской линзы, мениск-склейка вогнутостью к предметы и дополнительной - отрицательного склеенного компонента перед полевой диафрагмой.
Вложения
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Окуляры LVW, Vixen

Сообщение Ernest » 07 июн 2011, 13:43

Линейка окуляров LVW от Vixen


Эта линейка окуляров от фирмы Vixen давно присутствует на рынке и пользуется репутацией качественного продукта, хотя и с завышенной ценой. Схемы окуляров в зависимости от фокусного расстояния несколько варьируются. Главные общие свойства: 65-градусное поле зрения, традиционно японская качественная механика, вынос выходного зрачка 20 мм, максимум внимания качеству изображения по полю зрения за счет использования лантановых (так называемых "тяжелых" стекол), использование качественного стекла и комбинированная посадка 1.25"/2". Наглазники постоянной высоты, невысокие резиновые, съемные.



Параметры линейки LE
Фокусное, ммПоле зренияПосадкаКомпоненты/Линзы*Масса, гр
3.5651.25"/2"5/8510
5651.25"/2"5/8500
8651.25"/2"6/8495
13651.25"/2"6/7460
17651.25"/2"6/7440
22651.25"/2"4/6430
30652"3/5363
42722"6/7545

*по не самым ненадежным данным

Прямыми конкурентами этой линейки являются окуляры Stratus от Orion и Hyperion от Baader Planitarium.

Как показывают мои тесты наилучшее качество изображения в этой линейке у окуляров с фокусными расстояниями 13 и 17 мм. 22 мм и 30 мм окуляры я в руках не держал, а из короткофокусных качество изображения более приличное у 5 мм. 8 мм чуть по хуже. 3.5 мм - удовлетворительное. 42 мм окуляр имеет неплохое качество изображения, но стоит несколько особняком ввиду оптической схемы отличной от других окуляров линии.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

2/1.25" eyepiece 3.5 mm LVW, Vixen - review

Сообщение Ernest » 07 июн 2011, 14:54

Обзор 1.25"/2" окуляра LVW 3.5 мм от Vixen

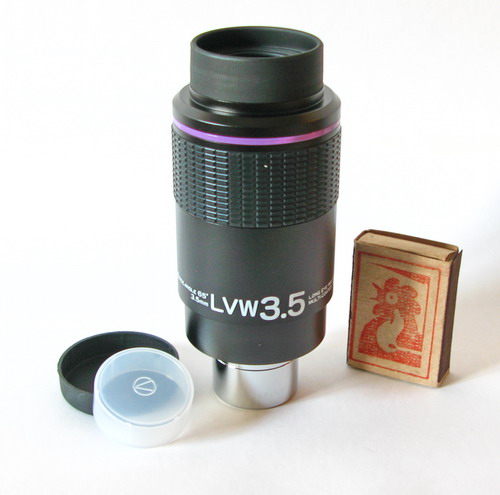

Внешний вид


Парадоксально, но этот самый короткофокусный окуляр является самым большим и массивным в линейке 1.25"/2" LVW. Как и у всех окуляров серии он имеет черный довольно габаритный корпус, шлифованного металла баррель 1.25" посадки (с проточкой), и крашенный черным 2" посадочный баррель. Внутри 1.25" барреля располагается отрицательная оптическая склейка - что-то вроде линзы Барлоу. Верхняя часть корпуса обернута плотно сидящей широкой рифленой резинкой. По самому верхнему краю окуляра - фиолетовое колечко. Наглазник невысокий, резиновый, несъемный. По нижней части корпуса большими белыми буквами надпись: "LVW3.5". Слева от нее более мелкими буквами: V в колечке и "WIDE-ANGLE 65°/3.5 mm", справа: "LONG EYE RELIEF 20 mm/MULTI-COATED made in Japan". Окуляр снабжен черной пластиковой крышкой на глазной конец и полиэтиленовой крышечкой с эмблемой Vixen на баррель. Точечный источник за головой наблюдателя показывает 8 умеренно ярких бликов от поверхностей линз в корпусе: 5 белесых и 3 лиловых, а также 3 блика от оптических поверхностей в барреле (два лиловых, один белесый).

Геометрия


ХарактеристикаЗначение
Фокусное расстояние*, мм3.5
Длина с наглазником, мм130
Длина со снятым наглазником, мм122
Длина посадочного барреля 1.25", мм25
Длина посадочного барреля 2", мм16.7
Суммарная длина баррелей 2"+1.25", мм41.7
Вынос зрачка от наглазника, мм10
Вынос зрачка от металла корпуса, мм15
Парфокальность по посадке 1.25"**, мм-0.8
Парфокальность по посадке 2"**, мм+16
Диаметр изображения полевой диафрагмы, мм4.0
Поле зрения***, град.64 (65.5)
Световой диаметр глазной линзы, мм31
Диаметр корпуса окуляра, мм55.8
Диаметр 1.25" барреля, мм31.6
Диаметр 2" барреля, мм50.7
Диаметр проточки 1.25" барреля, мм31.0
Диаметр края наглазника, мм43
Высота наглазника, мм7.5
Вес, гр.450

* номинал, не измерялось
** расстояние от опорной плоскости окулярной втулки телескопа до передней фокальной плоскости окуляра (и объектива при фокусировке на "бесконечность"), "+" когда фокальная плоскость смещена от торца окулярной втулки в сторону объектива, "-" когда фокальная плоскость смещена в сторону глаза, см. статью ЧАВО по конструкции окуляра
*** первое число - результат прямого измерения, второе - расчет по размеру (изображения) полевой диафрагмы

Остаточные аберрации окуляра


  • При объективе 1:4. В центре поля зрения изображение звезды имеет размер не больше 2-3 угл. минут. На зоне (в 70% от центра к краю поля зрения) аберрационное пятно из-за комы и хроматизма увеличения расплывается до размеров в 6 угл. минут. На краю и вовсе катастрофа - изображение звезды из-за хромоастигматизма и комы превращается в подобие меча размерами 30 на 15 угл. минут.
  • При объективе 1:10. Аберрации проявляют себя меньше - в центре поля зрения и на зоне изображение звезды выглядит как почти идеальная дифракционная картинка Эри. Только на краю хроматизм и подобие комы деформируют пятно до размеров 15х6 угл. минут.
Дисторсия почти не заметна, контраст изображения мог бы быть и по выше.

Сравнения с другими окулярами


Была попытка сравнения LVW 3.5 с моим любимцем - 4 мм Радианом. Хм... - почти по всем существенным позициям японец проиграл Радиану: качество изображения, вынос выходного зрачка, контраст и детализация картинки в центре поля зрения, переменность высоты наглазника. Правда поле зрения у LVW заметно больше (65 градусов против 57 у Радиана).
При сравнении LVW с 4 мм ортоскопиком, последний показал сравнимое качество изображения по полю зрения при чуть лучшем контрасте в центре поля зрения. Правда, и по полю зрения, и по удобству выноса выходного зрачка, и по величине поля зрения LVW заметно превзошел этот классический окуляр.

Оценка и рекомендации


Окуляр 3.5 LVW может быть рекомендован для достижения предельных и сверхпредельных увеличений в телескопах умеренной светосилы (1:6..1:10) и апертуры (до 150 мм). Например, он может оказаться хорош при наблюдениях двойных звезд, Марса в противостоянии, особенно детальных наблюдениях деталей Лунной поверхности. Удобный вынос выходного зрачка и комфортный размер поля зрения особенно оценят те, кто долго наблюдал с использованием Плёслов и подобных классических окуляров.
Едва-ли его можно рекомендовать для светосильной оптики, вроде Ньютонов 1:4.5..1:5.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

2/1.25" eyepiece 17 mm LVW, Vixen - review

Сообщение Ernest » 08 июн 2011, 10:51

Обзор 1.25"/2" окуляра LVW 17 мм от Vixen


Внешний вид


Это довольно крупный и тяжелый окуляр с комбинированной посадкой 1.25"/2". Как и у всех окуляров серии он имеет черный довольно габаритный корпус, шлифованного металла баррель 1.25" посадки (с проточкой), и крашенный черным 2" посадочный баррель. Внутри 1.25" барреля - резьба для присоединения 1.25" окулярного фильтра и оптический блок подобный линзе Барлоу (отрицательный предфокальный компонент в виде склейки). Верхняя часть корпуса обернута плотно сидящей широкой рифленой резинкой. По самому верхнему краю окуляра - оранжевое колечко. Наглазник невысокий, резиновый, несъемный. По нижней части корпуса большими белыми буквами надпись: "LVW17". Слева от нее более мелкими буквами: V в колечке и "WIDE-ANGLE 65°/17 mm", справа: "LONG EYE RELIEF 20 mm/MULTI-COATED made in Japan". Окуляр снабжен черной пластиковой крышкой на глазной конец и полиэтиленовой крышечкой с эмблемой Vixen на баррель. Точечный источник за головой наблюдателя показывает 11 умеренно ярких бликов от поверхностей линз: красных, лиловых, зеленоватых и белесых.

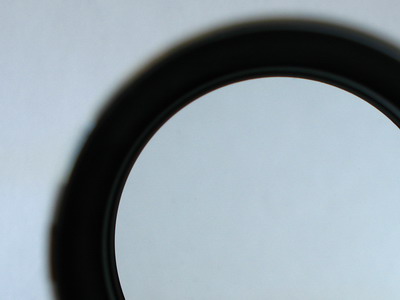

Вид на полевую диафрагму

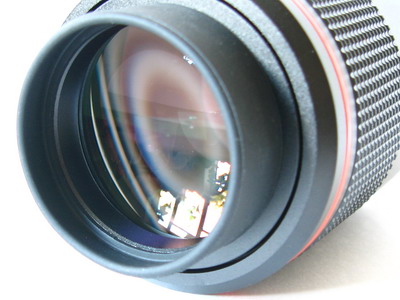

Вид со стороны глазной линзы

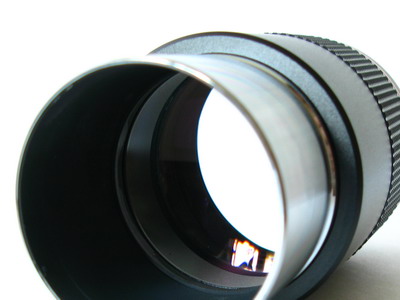

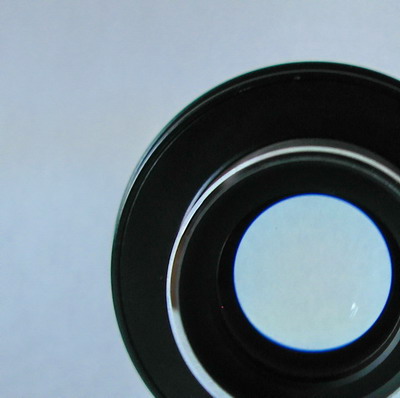

Вид со стороны барреля

Геометрия


ХарактеристикаЗначение
Фокусное расстояние*, мм17
Длина с наглазником, мм100.7
Длина со снятым наглазником, мм92
Длина посадочного барреля 1.25", мм25
Длина посадочного барреля 2", мм16.5
Суммарная длина баррелей 2"+1.25", мм41.5
Вынос зрачка от наглазника, мм4
Вынос зрачка от металла корпуса, мм12
Парфокальность по втулке 1.25"**, мм0
Парфокальность по втулке 2"**, мм+16.5
Диаметр изображения полевой диафрагмы, мм19.5
Поле зрения***, град.(65.5)
Световой диаметр глазной линзы, мм31
Диаметр корпуса окуляра, мм56
Диаметр 1.25" барреля, мм31.6
Диаметр 2" барреля, мм50.7
Диаметр проточки 1.25" барреля, мм31.0
Диаметр края наглазника, мм43
Высота наглазника, мм7.5
Вес, гр.364

* номинал, не измерялось
** расстояние от опорной плоскости окулярной втулки телескопа до передней фокальной плоскости окуляра (и объектива при фокусировке на "бесконечность"), "+" когда фокальная плоскость смещена от торца окулярной втулки в сторону объектива, "-" когда фокальная плоскость смещена в сторону глаза
*** первое число - результат прямого измерения, второе - расчет по размеру (изображения) полевой диафрагмы

Остаточные аберрации окуляра


  • При объективе 1:4. На оси звезда расплывается в пятно менее 2-3 угл. минут, на зоне - 7 угл. минут (астигматизм), на краю поля зрения размер пятна доходит до 9 угл. минут (также в основном из-за астигматизма и кривизны). По краю полевой диафрагмы - характерная голубая кайма шириной примерно 5-7 угл. минут. Дисторсия вблизи нуля - искажения прямых линий не отмечаются. Для 70-градусного окуляра качество изображения можно считать отличным.
  • При объективе 1:10. На оси пятно изображения звезды менее 1 угл. минуты, на зоне - 2.5 угл. минут, на краю поля зрения пятно увеличивается до 5 угл. минут из-за ничтожного остаточного астигматизма/кривизны поля зрения. Для 17 мм окуляра картинку можно считать почти идеальной по всему полю зрения.
Свторассеивание на минимальном уровне, бликов не заметил, окрашивание изображения не происходит.
Интересно, что если скрутить 1.25" баррель, то корпусом окуляра с линзами внутри можно пользоваться как 2" окуляром с фокусным примерно 30 мм. Проверка качества этого куска окуляра показала полную его непригодность для сколь-нибудь качественных наблюдений ввиду сильнейшего астигматизма.

Сравнения с другими окулярами


LVW 17 сравнивался с Наглером 16 мм (тип 5). В центре поля зрения и по краю окуляры оказались примерно равны по контрасту картинки, а вот на зоне (примерно в 70% от центра поля зрения к краю полевой диафрагмы) Наглер показал заметную кривизну поля зрения, в то время как у LVW на зоне резкость изображения оказалась лишь немногим хуже, чем в центре. По качеству изображения LVW 17 выиграл, хотя и с небольшим отрывом. Вынос выходного зрачка у Виксеновского окуляра удобнее - глаз прижимать к линзе не надо для того, чтобы видеть все поле зрения. А, если снять наглазник, то наблюдателю даже в очках удается окинуть глазом все поле зрения LVW, в то время как в Наглере это оказывается невозможным. Но конечно, поле зрения Наглера (82 градуса) может легко перевесить все совершенства окуляра от Виксена.
При сравнении LVW 17 с Наглером 11 мм (тип 6) разница в качестве коррекции полевых аберраций еще больше бросается в глаза. Наглеру тип 6 далеко до лантанового Виксена. В последнем изображение сочнее, резче и детальнее. Но, правда, вынос выходного зрачка у 6-го типа по-больше будет, а поле зрения 82 градуса покрывает 65-градусный LVW как бык овцу.
Интересно сравнение с 17 мм Гиперионом от Баадера и Стратусом от Ориона. Если судить по окулярам прочих номиналов, скорее всего изображение в LVW будет заметно резче.

Оценка и рекомендации


17 мм LVW - отличный вариант для наблюдателя дипскай-объектов, который ставит во главу угла комфорт при наблюдениях и идеальное качество изображения по всему полю зрения, даже и на светосильном телескопе. Только вот цена окуляра далека от социально близкой, тут уже каждому оценивать для самого себя, сколько ему не жалко за этот самый комфорт и перфектное качество изображения.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

2" eyepiece 42 mm LVW, Vixen - review

Сообщение Ernest » 08 июн 2011, 19:41

Обзор 2" окуляра LVW 42 мм от Vixen


Внешний вид


Это крупный 2" окуляр с черным корпусом и блестящим белого шлифованного металла баррелем. Внутри баррель имеет резьбовую проточку, покрашенную матовой черной краской. Имеется и резьба для присоединения стандартных 2" окулярных фильтров. Верхняя часть корпуса обернута плотно сидящей широкой рифленой резинкой. По самому верхнему краю окуляра - красное колечко. Наглазник невысокий, резиновый, несъемный. По нижней части корпуса большими белыми буквами надпись: "42". Слева от нее более мелкими буквами: V в колечке и "LVW42mm/72°", справа: "LONG EYE RELIEF 20 mm/MULTI-COATED made in Japan". Окуляр снабжен парой черных пластиковых крышек на глазной и полевой конец. Точечный источник за головой наблюдателя показывает 10 умеренно ярких бликов от поверхностей линз: лиловых, белесых и один ярко зеленый (от глазной линзы).

Вид на полевую диафрагму

Вид со стороны глазной линзы

Вид со стороны барреля

Геометрия


ХарактеристикаЗначение
Фокусное расстояние*, мм42
Длина с наглазником, мм122
Длина со снятым наглазником, мм113
Длина посадочного барреля, мм34.5
Вынос зрачка от наглазника, мм12
Вынос зрачка от металла корпуса, мм17
Парфокальность**, мм0
Диаметр полевой диафрагмы, мм46.4
Поле зрения***, град.63
Световой диаметр глазной линзы, мм37
Диаметр корпуса окуляра, мм60
Диаметр посадочного барреля, мм50.6
Диаметр проточки барреля, мм49.5
Диаметр края наглазника, мм43
Высота наглазника, мм8.5
Вес, гр.524

* номинал, не измерялось
** расстояние от опорной плоскости окулярной втулки телескопа до передней фокальной плоскости окуляра (и объектива при фокусировке на "бесконечность"), "+" когда фокальная плоскость смещена от торца окулярной втулки в сторону объектива, "-" когда фокальная плоскость смещена в сторону глаза, см. статью ЧАВО по конструкции окуляра
*** расчет по размеру полевой диафрагмы

Остаточные аберрации окуляра


  • При объективе 1:4. На оси звезда выглядит округлым пятном диаметром менее 2 угл. минут, на зоне компот аберраций в виде астигматизма, кривизны и комы разваливают аберрационное пятно до 22 угл. минут, край поля характеризуется пятном изображения звезды диаметром в 35 угл. минут (астигматизм и кривизна). Чистая линия края полевой диафрагмы. Небольшая положительная дисторсия, примерно 6-8%.
  • При объективе 1:10. На оси пятно изображения звезды менее 1.5 угл. минуты, на зоне - около 8 угл. минут, на краю поля зрения пятно увеличивается до 25 угл. минут.
Свторассеивание невелико, изображение выглядит контрастным, сфокусированные блики не отмечены.

Сравнения с другими окулярами


LVW 42 сравнивался с 2" ОКШ 24 от НПЗ. Увеличение НПЗ-ного окуляра почти вдвое больше, но видимое поле зрения на 15% меньше. По всему полю зрения LVW заметно выигрывает в качестве изображения. Глаз удобно располагается относительно окуляра, в отличие от ОКШ наглазник пусть и небольшой, но эффективно защищает от внешних источников света. Рука защищена резинкой от холода корпуса окуляра.
LVW 42 заметно выигрывает в видимом поле зрения и у 82-градусного Explore Scientific 30 мм. Качество изображения по полю, конечно заметно хуже, увеличение меньше, но LVW 42 много удобнее в наблюдениях - нет докучливого бобового виньетирования.

Оценка и рекомендации


42 мм LVW - отличный вариант для обзорно-поискового окуляра в умеренно светосильном телескопе (вроде какого-нибудь апохромата 1:6-1:8). Он также может отлично выполнить роль окуляра для наблюдений дипскай-объектов в малосветосильных телескопах (вроде 1:10..1:15). Наблюдения с ним будут комфортны, а качество изображения (контраст и резкость) достойным. По сути этот окуляр предоставляет максимально достижимое поле зрения доступное в 2" окулярной трубке.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры LVW, Vixen

Сообщение ray tracer » 16 фев 2014, 17:46

Ernest, не удалось ли Вам с тех пор, как были написаны обзоры, посмотреть окуляр 22 мм из этой линейки? Вот, думаю - может стоит взять его вместо ES 18/82? У последнего пугает наличие бобового виньетирования. Хочется окуляр, который можно будет просто вставить в трубу и смотреть, а не ловить положение глаза, при котором всё поле зрения видно без "спецэффектов".

И ещё интересует вот какой вопрос. Если взять мой телескоп, то с учётом фокусного расстояния 600 мм и наличия 2" фокусера максимальное поле зрения у него будет (150000/600)/60 = 4,17 градуса. Окуляр LVW 42 мм будет обеспечивать поле в 4,41 градуса. Правильно ли я думаю, что если поставить этот окуляр на мой телескоп, то изображение будет диафрагмировано объективом, соответственно, самых страшных аберраций окуляра (которые по краю) я просто не увижу, поскольку край поля зрения окуляра будет затемнён?
SW ED80 Black Diamond, TravelScope 70
Levenhuk Ra ATZ
Стёклышки, +, +ES 24/68
ray tracer


Сообщения: 140
Зарегистрирован: 23 дек 2013, 22:01

Re: Окуляры LVW, Vixen

Сообщение Ernest » 16 фев 2014, 19:45

22 мм окуляр я не смотрел, но уверен в том, что он имеет уровень коррекции аберраций на уровне 17 мм - то есть очень высокий

ray tracer писал(а):Правильно ли я думаю, что если поставить этот окуляр на мой телескоп, то изображение будет диафрагмировано объективом, соответственно, самых страшных аберраций окуляра (которые по краю) я просто не увижу, поскольку край поля зрения окуляра будет затемнён?
Вы думаете не правильно. Объективу обычно нечем диафрагмировать поле зрения. Диафрагма поля зрения расположена в окуляре. Некоторые конструктивные элементы трубы телескопа могут играть роль виньетирующих диафрагм (особенно плохо с этим в ШК и МК), но это уже выходит за рамки вашего вопроса.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры LVW, Vixen

Сообщение TbMA » 17 фев 2014, 08:16

ray tracer писал(а):И ещё интересует вот какой вопрос. Если взять мой телескоп

Получается, что чуток, да! :o
Максимальное поле зрения определяется размером полевой диафрагмы окуляра, который установлен в телескоп. Для фокусера размером 1.25 дюйма максимальный размер полевой диафрагмы обычно принимается равным 27мм, а для фокусера размером 2 дюйма - 45мм.
Пишут, что окуляр LVW 42 диаметр изображения полевой диафрагмы, мм 46.4
http://www.astrocalc.ru/#D=80&F=600&Fok=42&AFok=63&Fs=2
Дороже алмаза свои два глаза! Fujinon 7х50 FMT-SX2; DS 90/700 + 2" Crayford.
Аватара пользователя
TbMA


Сообщения: 40
Зарегистрирован: 02 май 2013, 07:07

Re: Окуляры LVW, Vixen

Сообщение ray tracer » 17 фев 2014, 13:16

Ernest писал(а):Вы думаете не правильно.
Тогда лучше не буду писать глупостей, а просто спрошу. :) Для телескопа с фокусным расстоянием в 600 мм двухдюймовый фокусер ограничивает поле зрения 4,17 градусами. Окуляр LVW 42 мм, вроде бы, должен обеспечивать поле в 4,41 градуса, т.е. больше, чем позволяет видеть фокусер. Так сколько всё-таки градусов будет видно, и как в подобных случаях выглядит край поля зрения в окуляре?
SW ED80 Black Diamond, TravelScope 70
Levenhuk Ra ATZ
Стёклышки, +, +ES 24/68
ray tracer


Сообщения: 140
Зарегистрирован: 23 дек 2013, 22:01

Re: Окуляры LVW, Vixen

Сообщение Ernest » 17 фев 2014, 20:32

ray tracer писал(а):
Ernest писал(а):Для телескопа с фокусным расстоянием в 600 мм двухдюймовый фокусер ограничивает поле зрения 4,17 градусами. Окуляр LVW 42 мм, вроде бы, должен обеспечивать поле в 4,41 градуса
Диафрагма у него 46.4 мм, фокусное расстояние телескопа 600, стало быть поле зрения: 57.3*46.4/600 = 4.43 градуса. И это правильно! Все остальные оценки и ограничения - примерные.
Край поля зрения будет выглядеть нормально с небольшим влиянием остаточных полевых аберраций объектива (кривизна/астигматизм).
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры LVW, Vixen

Сообщение ray tracer » 18 фев 2014, 13:09

Ernest, спасибо большое! :) Получается, раз никакого обрезания не будет, то поле зрения с этим окуляром будет просто огромное - намного больше, чем с ES 30/82. Очень заманчиво. :)
SW ED80 Black Diamond, TravelScope 70
Levenhuk Ra ATZ
Стёклышки, +, +ES 24/68
ray tracer


Сообщения: 140
Зарегистрирован: 23 дек 2013, 22:01

Re: Окуляры LVW, Vixen

Сообщение Koalin » 20 фев 2014, 03:46

ray tracer писал(а):Ernest, спасибо большое! :) Получается, раз никакого обрезания не будет, то поле зрения с этим окуляром будет просто огромное - намного больше, чем с ES 30/82. Очень заманчиво. :)

А, много объектов которые выразительны в 14* "Циклоп" ? ;)

ES 18mm, 82 град у меня был ... и оказался очень не удобен, для меня.
Пытал и на Д 120, Ф 560 (мм) ахромате. Увеличение по меньше - фон по светлея - как-то не хотелось.
Koalin


Сообщения: 67
Зарегистрирован: 27 сен 2011, 17:54

Re: Окуляры LVW, Vixen

Сообщение ray tracer » 25 фев 2014, 12:39

Koalin, не очень понял про 14* циклопа, но по-моему рассеянки лучше смотрятся на звёздном поле, а не когда в окуляре помещается только само скопление. Для крупных, вроде Плеяд и Хи-Аш, поле, обеспечиваемое 42 мм окуляром будет совсем не лишним. :)
SW ED80 Black Diamond, TravelScope 70
Levenhuk Ra ATZ
Стёклышки, +, +ES 24/68
ray tracer


Сообщения: 140
Зарегистрирован: 23 дек 2013, 22:01

Re: Окуляры LVW, Vixen

Сообщение Nekkar » 26 фев 2014, 08:12

ray tracer писал(а):[но по-моему рассеянки лучше смотрятся на звёздном поле, а не когда в окуляре помещается только само скопление.


А я уже убедился, что не всегда это так. Часто на проницающем увеличении видно намного больше, чем на равнозрачковом.
Meade 8" LightBridge Deluxe
Nekkar


Сообщения: 403
Зарегистрирован: 15 ноя 2011, 19:46
Откуда: Минск

Re: Окуляры LVW, Vixen

Сообщение jeck_asteroid » 26 авг 2014, 14:57

Вопрос по парфокальности LVW 42 мм (2") и остальных окуляров этой линейки 3.5 - 22 мм фокусным (1.25"/2").
Правильно ли я понимаю что LVW 42 мм парфокален например LVW 17 мм при посадке на 2".
У обоих указанных окуляров парфокальность равна 0 мм.
Правда в отчете LVW 42 мм есть сноска - "** расстояние от опорной плоскости 1.25" юбки до фокальной плоскости объектива ...", тогда как у него юбка 2", а не 1.25".
Вопрос возник в связи с рассмотрением покупки LVW 42 мм, при наличии других окуляров линейки.
jeck_asteroid


Сообщения: 6
Зарегистрирован: 26 авг 2014, 14:34
Откуда: Украина, Запорожье

Re: Окуляры LVW, Vixen

Сообщение Ernest » 26 авг 2014, 15:07

И у 17 мм и у 42 мм окуляра фокальная плоскость находится на стыке посадочной втулки и корпуса окуляра. Парфокальность = 0. Разница только в том, что у 42 мм окуляра посадочная эта втулка 2", а у 17 мм это 1.25". По 2" посадке параметр парфокальности 17 мм окуляра составит +16.5 мм.
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры LVW, Vixen

Сообщение jeck_asteroid » 26 авг 2014, 15:47

Ernest, спасибо за ответ. Только я так и не понял, префокусировка нужна при переходе LVW 42 --> LVW 17 2" ?
jeck_asteroid


Сообщения: 6
Зарегистрирован: 26 авг 2014, 14:34
Откуда: Украина, Запорожье

Re: Окуляры LVW, Vixen

Сообщение Ernest » 26 авг 2014, 20:56

Если окуляры используются в 2" окулярной втулке то потребуется перефокусировка в 16.5 мм
Аватара пользователя
Ernest
Основатель

Сообщения: 8966
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры LVW, Vixen

Сообщение Ana » 17 ноя 2014, 21:23

В обзоре окуляра 42 мм потерялся результат прямого измерения. Неужели японцы опустились до того, чтобы приписывать лишние градусы!? На агене и телескоп-экспресс у него поле 65 гр.
Ana


Сообщения: 113
Зарегистрирован: 14 фев 2011, 13:45
Откуда: Санктпетербургъ

Re: Окуляры LVW, Vixen

Сообщение traveller in time » 17 ноя 2014, 23:52

Ana писал(а):В обзоре окуляра 42 мм потерялся результат прямого измерения. Неужели японцы опустились до того, чтобы приписывать лишние градусы!?

Именно в этом случае, скорее всего нет. Прочитайте тест Nagler'а 31мм, там есть разгадка.
А вообще явление нередкое. Врут, все. Японцы и немцы умеренно, китайцы - совершенно бесстыдно. Проверил недавно несколько биноклей. Ни одного заявленного значения окулярного поля не выдержано.
"Не стоит безоговорочно доверять результатам эксперимента, пока они не были подтверждёны теорией", Артур Эддингтон.
Аватара пользователя
traveller in time


Сообщения: 728
Зарегистрирован: 31 июл 2013, 19:25
Откуда: Подмосковье

Re: Окуляры LVW, Vixen

Сообщение Ana » 18 ноя 2014, 00:05

Запуталась в терминах. Не хватает расчета по размеру полевой диафрагмы.
Про 31-й наглер прочла. Но там растянули изображение на 4 гр, а здесь получается, что на целых 9! На самом окуляре написано 72 гр. Вся линейка 65, а этот 72. Вот и не понятно, что думать.
Ana


Сообщения: 113
Зарегистрирован: 14 фев 2011, 13:45
Откуда: Санктпетербургъ

Re: Окуляры LVW, Vixen

Сообщение traveller in time » 18 ноя 2014, 06:05

Ana писал(а):Запуталась в терминах. Не хватает расчета по размеру полевой диафрагмы.

Расчёт по диафрагме, на сколько я понимаю, годится только при определённом значении дисторсии (нулевой угловой и не исправленной тангенциальной?). Эрнест в обзорах оценивает угловую. То есть везде, где она есть, кажущееся поле должно быть больше расчетного.

Ana писал(а):Про 31-й наглер прочла. Но там растянули изображение на 4 гр, а здесь получается, что на целых 9! На самом окуляре написано 72 гр. Вся линейка 65, а этот 72. Вот и не понятно, что думать.

Не обратил внимание на поле 72 у LVW 42мм. На 9 градусов конечно вряд ли. Значит и здесь врут. Либо в поле, либо в фокусном расстоянии.
"Не стоит безоговорочно доверять результатам эксперимента, пока они не были подтверждёны теорией", Артур Эддингтон.
Аватара пользователя
traveller in time


Сообщения: 728
Зарегистрирован: 31 июл 2013, 19:25
Откуда: Подмосковье

След.

Вернуться в Окуляры

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0

cron
