Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение Ernest » 10 апр 2011, 18:02

Обзор зум-окуляра FMC 7.5-22.5 мм, DeepSky (William Optics)

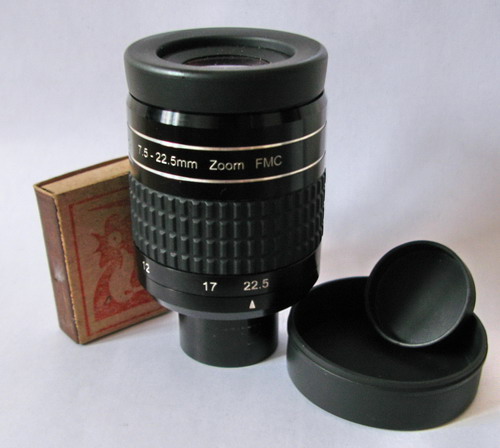

Внешний вид


Этот панкратический (zoom) окуляр довольно крупный для формата 1.25". Весь черный - типичный для оформления окуляров от William Optics. Между парой кольцевых проточек, которые вскрывают белый металл корпуса, гравированная замысловатая эмблема и надпись: "DeepSky 7.5-22.5mm Zoom FMC". По нижнему краю корпуса выгравированы номиналы фокусных расстояний: 7.5, 12, 17, 22.5. И на основании корпуса - индекс, по которому можно видеть, какое именно фокусное расстояние установлен в этом зум-окуляре.
Окуляр снабжен парой пластиковых черных крышек - большего диаметр на глазной торец и меньшего на баррель. Баррель (также черный) имеет коническую выточку для предохранения от выпадения из окулярной трубки телескопа при не очень неплотном зажиме. Внутри трубки барреля - резьба для окулярного 1.25" фильтра.
Наглазник обрезиненный жесткой конструкции. Выкручивая по резьбе, его можно приподнять над плоскостью торца окуляра регулируя таким образом положение глаза наблюдателя относительно выходного зрачка.
Полевая диафрагма недоступна - она расположена за линзами предфокального компонента. Поверхность полевой линзы вогнутая. Точечный источник за головой наблюдателя показывает 12-13 бликов от поверхностей линз. Блики разнообразны по цвету: зеленые, голубые, белесые, лиловые. Поверхность глазной линзы близкая к плоской, расположена неглубоко под передним торцом окуляра.
Переключение увеличений телескопа (фокусных расстояний окуляра) производится вращением корпуса (лучше браться за резиновую ленту) относительно неподвижной базы корпуса, так что наглазник и глазная линза окуляра не вращаются. Окуляр не фиксируется на промежуточных фокусных расстояниях.


Геометрия


ХарактеристикаХарактеристика
Фокусное расстояние*, мм7.5121722.5
Зум-фактор по увеличению3
Длина с развернутым наглазником, мм102
Длина со свернутым наглазником, мм94
Длина посадочного барреля, мм23.1
Вынос зрачка от свернутого наглазника, мм9.59.09.512.5
Парфокальность**, мм-3.5-4-4-4.5
Диаметр изображения полевой диафрагмы, мм8.811.513.815.2
Зум-фактор по входному полю зрения1.72
Поле зрения***, град.66 (67) 54 (55) 46 (47) 40 (39)
Световой диаметр глазной линзы, мм25
Диаметр корпуса окуляра, мм48
Диаметр посадочного барреля, мм31.4
Диаметр проточки барреля, мм30.7
Диаметр края наглазника, мм55
Высота наглазника, мм9
Вес, гр.260

* номинал, не измерялось
** расстояние от опорной плоскости 1.25" юбки до фокальной плоскости объектива, "+" когда фокальная плоскость смещена от торца фокусера в сторону объектива, "-" когда фокальная плоскость смещена в сторону глаза
*** первое число - результат прямого измерения, второе - расчет по размеру (изображения) полевой диафрагмы

Остаточные аберрации окуляра


  • В телескопе 1:4.В центре поля зрения наилучшее по качеству изображение светящейся точки (звезды) <5 угл. минут получается на краях диапазона зуммирования, в средних увеличениях изображение несколько распухает до 6-7 угл. минут. На зоне (70% от центра к краю поля зрения) наилучшее изображение звезды имеет размер примерно 8 угл. минут при фокусном 17 мм, на других фокусных размер пятна несколько больше 10-12 угл. минут. На краю поля зрения (в полутора градусах от края диафрагмы) аберрационное пятно доходит в размерах до 13-14 угл. минут. Главная аберрация - астигматизм и кома. Дисторсия близка к нулю во всем диапазоне зуммирования.
  • В телескопе 1:10.Полевые аберрации много меньше. На фокусных расстояниях 7-12 мм средняя часть поля зрения отлично исправлена - просматривается дифракционная структура изображения. Только на краю поля зрения размер пятна доходит до 10 угловых минут. На фокусном расстоянии 17 мм размеры аберрационных пятен: <6(центр)-7(зона)-14(край) угл. минут, на 22.5 мм: <5-6-8 угл. минут.

Оценка и рекомендации


Этот зум-окуляр произвел сложное впечатление. С одной стороны качество изображения у него хорошее, по полю зрения - лучше, чем у типичных Плёсслов или даже Ортоскопиков. В центре поля зрения (и середине диапазона зумирования) качество изображения, боюсь будет страдать пониженным контрастом из-за обилия оптических поверхностей, жалко, что мой стенд не позволяет оценивать контраст изображения. А с другой стороны, большое 66-градусное поле зрения на фокусном расстоянии 7.5 скукоживается до 40 градусов на длинном фокусе 22.5 мм. 12-13 оптических поверхностей ради сомнительного удовольствия получать в общем-то небольшое поле зрения с перепадом видимого поля зрения всего в 1.7 раза. Но некоторым нравится.
Аватара пользователя
Ernest
Основатель

Сообщения: 9297
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение ValeryVP » 11 апр 2011, 20:14

Этот окуляр я решил купить после того, как на Астрофесте 2010 наблюдал с аналогичным (WO) Солнце в PST-Coronado. Мне этот окуляр показался для таких наблюдений удобным. Правда, потом я стал его использовать и с ночными телескопами (большей частью с TeleVue-76) в основном, как обзорно-поисковый окуляр и для показательных экскурсий по небу для друзей. Для серьезных наблюдений применяю другие окуляры.
ValeryVP


Сообщения: 27
Зарегистрирован: 13 ноя 2009, 02:04

Re: Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение Виктор С. » 07 апр 2013, 05:06

Приобрел данный зум-окуляр 7,5 мм - 22,5 мм 1,5 года назад.... Брал в "Звездочете". Для наблюдений Луны вещь просто незаменимая! Очень удобно быстро выбирать масштаб изображения и увеличение. Качество изображения замечательное! Сравинвал с имеющимися у меня окулярами DS Plano 4,5 mm, 6,5 mm, 9 mm - не уступает нисколько, а иногда казалось, что и лучше даже! Качество механики и оптики на высоте! В морозы (до - 22 градусов) механика окуляра работала без нареканий. Небольшое нарекание по оптике все же есть - на просвет виден крошечный пузырек воздушный в одной из линз, но при наблюдениях совершенно не мешает... Много разговоро по поводу меняющегося поля зрения окуляра в зависимости от выбранного F расстояния - меня это совершенно не напрягает, т.к. в основном (в 95% случаев) смотрю только Луну и планеты. Сколько бы не спорили и не говорили о плюсах и минусах зум-окуляров, мое мнеие - этот окуляр весьма хорош! Да, он стоит денег - но ОН ТОГО СТОИТ однозначно! В более дешевые зум-окуляры не смотрел - поэтому ничего говорить не буду о них.
Рефрактор SkyWatcher EVOSTAR ED100 Pro - ED APO 100/900mm, рефрактор DS ED 70/420, бинокуляр TS semi-Apo triplet 88/400 mm, монтировки EQ3-2, Vixen Porta II, бинокли SWIFT PREMIER AUDUBON 8,5x44 mod.820, Visionking 8x42ED и др. бинокли
Аватара пользователя
Виктор С.


Сообщения: 7
Зарегистрирован: 08 ноя 2011, 12:42
Откуда: Хабаровск

Re: Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение Nexus » 05 янв 2015, 13:23

Обалденный зум ! Взял его за копейки на Авито. Механика после Levenhuk 8-24 , просто совершенство , ничего не клинит , плавность работы можно регулировать затяжкой трех винтов на втулке снизу. Идеальная полевая коррекция для зума ! Качество картинки и резкость на глаз не отличил от хороших фиксов. Полевая граница резкая и четкая без всяких уродских оранжево-синих колец как на окулярах ES. Нет ни блекаутов ни бобовой виньетки.
Очень удобно по Луне и наземке.
Последний раз редактировалось Nexus 07 янв 2015, 18:16, всего редактировалось 1 раз.
Levenhuk Ra R72 ED + труба Celestron Nexstar 8SE на OMNI CG-4.
Аватара пользователя
Nexus


Сообщения: 97
Зарегистрирован: 18 окт 2013, 10:35
Откуда: Омск

Re: Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение kriss » 07 янв 2015, 12:32

Nexus, на каком инструменте используете?
kriss


Сообщения: 60
Зарегистрирован: 09 мар 2012, 12:03

Re: Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение Nexus » 07 янв 2015, 12:44

В подписи мои трубы указаны
Levenhuk Ra R72 ED + труба Celestron Nexstar 8SE на OMNI CG-4.
Аватара пользователя
Nexus


Сообщения: 97
Зарегистрирован: 18 окт 2013, 10:35
Откуда: Омск

Re: Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение kriss » 07 янв 2015, 16:16

Это я вижу, но относительное отверстие у труб разное, а значит и картинка должна отличаться.
kriss


Сообщения: 60
Зарегистрирован: 09 мар 2012, 12:03

Re: Окуляр 7.5-22.5 мм, DeepSky (William Optics)

Сообщение Nexus » 07 янв 2015, 18:14

Разницы в картинке на глаз нет, просто увеличения разные, ну светлее и контрастнее все на коротком АПО на малых увел.
Levenhuk Ra R72 ED + труба Celestron Nexstar 8SE на OMNI CG-4.
Аватара пользователя
Nexus


Сообщения: 97
Зарегистрирован: 18 окт 2013, 10:35
Откуда: Омск
