Окуляры SWAN от William Optics, 72°

Сообщение Ernest » 21 окт 2009, 23:10

Окуляр SWAN 20мм


Этот окуляр от Вильямс Оптикс для написания обзора мне любезно предоставил Сергей Ларионов.

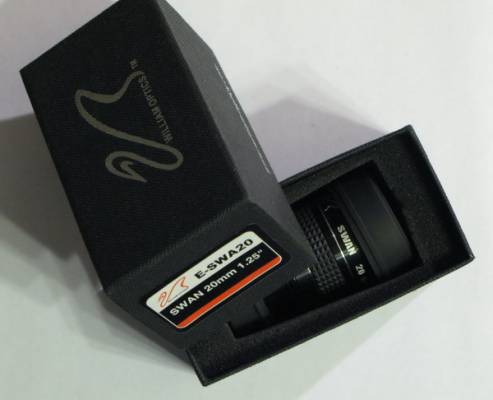

Вот так он выглядит в родной упаковке

Такая вот бумажка оказалась прилепленной к низу коробочки

Объективно, при фокусном расстоянии, f' 20 мм

Диаметры, мм:
полевой диафрагмы, 2Y = 26.5 (то есть расчетное угловое поле зрения 74 градуса)
световой (чистый) глазной линзы, Dсв = 26
наружный наглазника = 40
наружный тубуса окуляра = 35
посадочный юбки = 31.6
проточки на юбке = 30.5

Длины, мм:
полная, L = 70
юбки = 24
вынос вых. зрачка = 11
наглазника = 8
параметр парфокальности = -0.5

От точечного источника света видны 8 бликов: 4 оранжевых, 3 голубых и 1 лиловый

Оптическая схема - Что-то вроде МА с двухлинзовым полевым корректором (свет идет слева направо)

Размеры аберрационного пятна при фокусировке по центру
с объективом 1:4
- в центре менее 3.5 угл. минут
- на зоне 10 угл. минут (кома и астигматизм)
- на краю диафрагмы 30х10 угл. минут (астигматизм и кома)
с объективом 1:10
- в центре менее 2.5 угл. минут
- на зоне 6 угл. минут (астигматизм и кома)
- на краю диафрагмы 20х3 угл. минуты (астигматизм и кривизна)

Субъективно
Небольших размеров и веса окуляр. Приятный дизайн. Комплектуется традиционной картонной коробочкой от WO и парой нестандартных крышечек на оба конца окуляра. Традиционная насыпная конструкция. Обрезинивание с рифлением по корпусу. Мягкий невысокий силиконовый наглазник. Юбка с конической проточкой (для предохранения от выпадения из фокусера). Чернение всей механики. Внутри юбки и поджимного кольца рифление для защиты от скользящих лучей. Резьба для фильтров 1.25" стандарта. Нерабочие поверхности линз не черненые. Большая глазная линза с плоской поверхностью обращенной к глазу. Глаз на наглазник ложится плотно без просветов. Окуляр довольно удобен в использовании.

Дисторсия невелика, сферическая и хроматизм практически незаметны. В порядке убывания вклада в ухудшение качества изображения проявляются следующие полевые аберрации: астигматизм (сильный), кривизна (заметная), кома (заметная) и хроматизм увеличения (едва-едва). На краю аберрационное пятно похоже на букву "Э". На 1:4 только 60% поля зрения более-менее приемлемого качества, при 1:10 - до 75%. У края поля зрения от изображения остается какая-то каша. Светорассеивание весьма умеренное, бликование есть, но неназойливое.

Сравнение
По качеству изображения примерно сравним с Плёслами, но уступает ОКШ-15. Последний при фокусировке по центру дает примерно такое же качество изображения, но у ОКШ-15 основной вклад в ухудшение изображения вносит кривизна и поэтому перефокусировка позволяет улучшить качество изображения по краю поля зрения (за счет ухудшения центра). Кроме того, у ОКШ-15 поле все-же по более будет. А вот просветление оказалось лучше у SWAN - светорассеивание у него по меньше - примерно как у бюджетного Плёсла.

Вывод
Рядовой широкоугольный окуляр из разряда средне-бюджетных. По оптическим свойствам и полю зрения немного превосходит стандартный Эрфле. Неплохой вынос выходного зрачка. Может использоваться как обзорно-поисковый для инструментов с 1.25" фокусером, так как использует все доступное в 1.25" поле зрения по максимуму.
Аватара пользователя
Ernest
Основатель

Сообщения: 9297
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляр WO SWAN 20 mm

Сообщение VVSFalcon » 21 окт 2009, 23:51

Пара таких у меня была в комплекте с биновьюером. Приятненько в руках подержать, весьма похожи на имеющийся у меня TV Panoptic 15мм (такие же компактные), но в остальном весьма бюджетно. Кроме приличного просветления и приятного оформления, в общем-то и ничего.
Я ещё не решил как подписываться. Но я решу. Рано или поздно, но, обязательно решу.
Аватара пользователя
VVSFalcon


Сообщения: 71
Зарегистрирован: 21 окт 2009, 15:58
Откуда: Spb

Окуляр 2" 40 мм SWAN, Williams Optics

Сообщение Ernest » 03 апр 2012, 22:15

Обзор 2" окуляра 40 мм SWAN от William Optics


Внешний вид


Окуляр по прибытии упакован в картонную черную коробку (152х93х86 мм) из довольно жесткого картона. Сбоку коробки этикетка с эмблемой William Optics в виде лебедя и надписью: "E-SWA 40/SWAN 40 mm 2"". Внутри в поролоновом ложе лежит окуляр. Он комплектуется парой черных крышек и мягкой резины с эмблемами фирмы. Окуляр ожидаемо крупный, умеренно тяжелый, классической 100% металлической конструкции: черный цилиндр корпуса с парой рифленых резиновых лент в средней части, блестящий черный баррель с конической предохранительной проточкой, резиновый тонкий закатывающийся наглазник. По корпусу окуляра серебристой краской с гравировкой надпись: "SWAN 40 mm 72° William Optics USA".
В окуляре нет специально выделенной полевой диафрагмы - ее роль играет рифление внутри барреля окуляра, линзы окуляра расположены после этой полевой диафрагмы. Наружные поверхности полевой и глазной линзы близки к плоской. Точечный источник за головой наблюдателя показывает 8 довольно ярких бликов, 6 сиреневых и 2 белесых. То есть это типичный Эрфле. Поверхность глазной линзы расположена довольно глубоко под торцом окуляра.

Окуляр сбоку
Окуляр со стороны полевого компонента
Глазная линза окуляра

Геометрия


ХарактеристикаЗначение
Фокусное расстояние*, мм40
Длина с развернутым наглазником, мм131
Длина со свернутым наглазником, мм122
Длина без наглазника, мм120
Длина посадочного барреля, мм34
Вынос зрачка от свернутого наглазника, мм14
Вынос зрачка от стекла, мм28
Парфокальность**, мм-6.5
Диаметр полевой диафрагмы, мм45.5
Поле зрения***, град.65
Световой диаметр глазной линзы, мм43
Диаметр корпуса окуляра, мм62
Диаметр посадочного барреля, мм50.6
Диаметр прточки, мм49.8
Диаметр края наглазника, мм55
Высота наглазника, мм9
Диаметр аберрационного пятна в вых. зрачке, мм2
Вес, гр.490

* номинал, не измерялось
** расстояние от опорной плоскости барреля до фокальной плоскости объектива, "+" когда фокальная плоскость смещена от торца фокусера в сторону объектива, "-" когда фокальная плоскость смещена в сторону глаза
*** результат расчета по размеру полевой диафрагмы

Остаточные аберрации окуляра


При объективе 1:5. Хорошее изображение светящейся точки на оси - диаметр аберрационного пятна менее 6 угл. минут. На зоне (70% от центра к краю) размер изображения искусственной звезды увеличивается до 25 угл. минут большей частью из-за астигматизма. На краю поля зрения (в полутора градусах от нерезкого изображения края поля зрения) аберрационное пятно имеет уже размер более 35 угл. минут. Главная аберрация - астигматизм. Умеренная положительная дисторсия. Бликование и светорассеивание умеренное.

Сравнение с другими окулярами


Окуляр по качеству аберрационной коррекции близок к 35 мм QX от Meade и много хуже чем у UWA окуляров класса UWAN, Nagler, ES82. Но, скажем, ОКШ 24 имеет еще худшую коррекцию аберраций.

Оценка и рекомендации


Рассмотренный окуляр может быть рекомендован в качестве бюджетного обзорного и поискового окуляра для телескопов с относительным отверстием не более 1:6 только в случае, если нет ни какой возможности приобрести более качественный окуляр (вроде Паноптика, ES68, асферического Гипериона, XW Пентакса, NLV или LVW Виксена и т.п.). До некоторой степени оправдано использование этого окуляра в телескопах 1:15 и менее светосильных. Не рекомендую
Аватара пользователя
Ernest
Основатель

Сообщения: 9297
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляр SWAN 20 мм от WO

Сообщение Сергей Ларионов » 16 апр 2012, 08:05

Сегодня аккуратно разобрал-собрал этот окуляр, линз там однако аж 8 штук...
Вложения
Предпочитаю наблюдать под Петербургом....
Аватара пользователя
Сергей Ларионов
Основатель

Сообщения: 1315
Зарегистрирован: 30 сен 2010, 18:18
Откуда: Санкт-Петербург

Re: Окуляр SWAN 20 мм от WO

Сообщение Ernest » 16 апр 2012, 08:58

3 объекта в этой стопке - металлические кольца-проставки.
Аватара пользователя
Ernest
Основатель

Сообщения: 9297
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляр SWAN 20 мм от WO

Сообщение Сергей Ларионов » 16 апр 2012, 09:08

Ernest писал(а):3 объекта в этой стопке - металлические кольца-проставки.

Ещё раз разобрал собрал (ещё более аккуратно), так и есть, голова моя садовая, стекло от железяки по невнимательности не различил..
Предпочитаю наблюдать под Петербургом....
Аватара пользователя
Сергей Ларионов
Основатель

Сообщения: 1315
Зарегистрирован: 30 сен 2010, 18:18
Откуда: Санкт-Петербург

Re: Окуляр SWAN 20 мм от WO

Сообщение Карат » 06 окт 2012, 10:21

Ernest писал(а):....Нерабочие поверхности линз не черненые...


И всё-таки они чернёные, это севершенно очевидно следует из представленного фото.

П.С. SWAN 20 продолжает оставаться моим любимым окуляром, несмотря на испорченный край изображения. Очень легкий, компактный и эргономичный, почти эталон в качестве изготовления.
Аватара пользователя
Карат


Сообщения: 119
Зарегистрирован: 20 авг 2011, 14:16
Откуда: С-Пб

Re: Окуляры SWAN от William Optics, 72°

Сообщение Илюха ASTRONOM » 03 июн 2013, 17:53

Приветствую Эрнест.Хотел бы у вас поинтересоваться?Как на ваш взгляд что будет для ньютона 1:5 лучше, swan 15мм или gso superview 15мм. Супервью,есть возможность сейчас взять бушный за 1000р.
Илюха ASTRONOM


Сообщения: 83
Зарегистрирован: 19 июн 2012, 14:44

Re: Окуляры SWAN от William Optics, 72°

Сообщение Ernest » 03 июн 2013, 18:44

Из этих двух SWAN - наименьшее из зол.
Супервью по своим полевым аберрациям годится только совсем уж нетребовательным владельцам длиннофокусной оптики (типа 1:14)
Аватара пользователя
Ernest
Основатель

Сообщения: 9297
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры SWAN от William Optics, 72°

Сообщение Илюха ASTRONOM » 03 июн 2013, 22:17

Благодарю.
Илюха ASTRONOM


Сообщения: 83
Зарегистрирован: 19 июн 2012, 14:44

Re: Окуляры SWAN от William Optics, 72°

Сообщение traveller in time » 31 июл 2013, 19:44

Эрнест, разъясните, пожалуйста, откуда отсчитывается параметр парфокальности? То есть где по умолчанию находится фокальная плоскость окуляра?
"Не стоит безоговорочно доверять результатам эксперимента, пока они не были подтверждёны теорией", Артур Эддингтон.
Аватара пользователя
traveller in time


Сообщения: 741
Зарегистрирован: 31 июл 2013, 19:25
Откуда: Подмосковье

Re: Окуляры SWAN от William Optics, 72°

Сообщение Ernest » 09 авг 2013, 19:50

См. viewtopic.php?f=17&t=146 - размер Z (расстояние переднего фокуса от стыка корпуса и посадочной втулки окуляра).
Аватара пользователя
Ernest
Основатель

Сообщения: 9297
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры SWAN от William Optics, 72°

Сообщение Ernest » 01 июн 2014, 20:54

Оптическая схема SWAN-ов
Вложения
Аватара пользователя
Ernest
Основатель

Сообщения: 9297
Зарегистрирован: 12 окт 2009, 10:55
Откуда: Санкт-Петербург, Бухарестская, д.33, к.1

Re: Окуляры SWAN от William Optics, 72°

Сообщение Астролябьев » 19 апр 2016, 00:48

Странно. Я тут недавно разбирал свой СВАН 20 мм. Мне показалось, что полевая линза - двояковыпуклая, а не плоско-вогнутая, как на цветном разрезе. Я ее из интереса по разному ставил в окуляр, то одной стороной, то другой. И в том, и в ином случае спокойно наводился на резкость по Луне.
Астролябьев


Сообщения: 18
Зарегистрирован: 21 дек 2015, 23:39
