Анонсы обзоров

Сообщение Ernest » 01 авг 2022, 17:10

2" окуляр SkyRover UF 30 мм (он же APM UFF 30mm)

Только что подержал в руках и оценил его качества.
В F5 телескопе окуляр строит чистое и контрастное изображение:
  • в центре поля зрения - изображение точки в виде канонической дифракционной картинки Эйри с небольшим артефактом децентрировки (дифракционное колечко имеет С-образную форму не замыкаясь с одной стороны). Диаметр пятна менее 1.5 угл. минут (скорее ближе 1 угл. минуте)
  • на зоне сагиттальный астигматизм в сочетании с хромоастигматизмом производят Т-образную фигуру аберрационного пятна красноватой ножкой к центру размером примерно 3 угл. минуты
  • на краю поля зрения все тот-же сагиттальный астигматизм + красный хвостик хромоастигматизма увеличивают ангелоподобную фигуру аберрационного пятна до 3.5х5 угл. минут
Для поискового окуляра это значит, что качество изображения почти по всему полю даже и в светосильном телескопе будет ограничено большей частью дефектами глазных сред наблюдателя. Я бы сказал, что для поисково-обзорного окуляра это феноменально. Скажем, у 35 мм Panoptic от TeleVue полевые аберрации много заметнее. Просто снимаю шляпу.

Кроме того
  • Имеется небольшая положительная дисторсия (искривление прямых линий).
  • Нет следов изменения цветового тона изображения.
  • Есть или нет сфокусированные блики - требует дополнительного исследования.
  • Предварительная оценка размера углового (выходного) поля зрения 69.3 градуса, диаметр эффективной полевой диафрагмы (входное поле) 36.3 мм. Более точное последующее измерение альтернативным методом показало что угловое поле зрения ровно 70 градусов.
  • Вынос зрачка примерно 3 мм от края наглазника (14 от металла, 18 мм от стекла). Без очков для обзора всего поля зрения глаз требуется прижать к наглазнику. Для наблюдений в очках наглазник надо подвернуть для того чтобы видеть все поле зрения.
  • На оптических поверхностях насчитал 13 желтовато-зеленоватых бликов - похоже это реально эффективное многослойное просветляющее покрытие
  • Предфокальный компонент (склейка) имеет положительную силу
Характеристики примерно соответствуют заявленным.
Отличный окуляр. И стоит своих денег!
Однозначно рекомендую в качестве обзорника в светосильных телескопах (F4-F5) и основного дипскай-окуляра в телескопах умеренной и малой светосилы (типа F10).

Аватара пользователя
Ernest
Основатель
Сообщения: 15607
Зарегистрирован: 12 окт 2009, 10:55
Контактная информация:

Sky Rover UF 15 mm

Сообщение Ernest » 02 авг 2022, 22:06

1.25" окуляр SkyRover UF 15 мм (он же APM UFF 15mm)

Только что имел удовольствие протестировать этот окулярчик
В F5 телескопе этот окуляр подобно своему старшему брату строит чистое и контрастное изображение:
  • в центре поля зрения - изображение точки в виде канонической дифракционной картинки Эйри. Диаметр пятна около 1.5 угл. минут
  • на зоне - крест астигматизма подпорченный комой и хроматизмом увеличения (красным в сторону центра) размером примерно 4.3 угл. минуты
  • на краю поля зрения все тот-же астигматизм (с более развитым сагиттальным направлением) + красный хвостик хромоастигматизма размером 9 угл. минут
Мне кажется, что коррекция аберраций в этом окуляре очень хорошая.

Кроме того
  • Нулевая дисторсия прямых линий.
  • Параметр парфокальности +6 мм
  • Нет следов изменения цветового тона изображения.
  • Сфокусированные блики не отмечены.
  • Предварительная оценка размера углового (выходного) поля зрения 60.5 градуса, диаметр эффективной полевой диафрагмы (входное поле) 17.8 мм. Последующее измерение поля зрения альтернативным (более точным методом) дало угловое поле зрения 63.5°
  • Вынос зрачка примерно 6 мм от края наглазника (14 от металла, 17 мм от стекла). Без очков для обзора всего поля зрения глаз не требуется прижимать к наглазнику. Для наблюдений в очках наглазник надо подвернуть для того чтобы видеть все поле зрения.
  • На оптических поверхностях насчитал 13 желтовато-зеленоватых бликов - похоже это реально эффективное многослойное просветляющее покрытие
Измеренное поле зрения меньше заявленного. А так - неплохой окуляр с действительно хорошей коррекцией аберраций по полю. Удобный вынос выходного зрачка.
Может быть рекомендован в светосильных телескопах (F4-F5) в качестве дипскайного, или для обзора диска Луны/Солнца в телескопах умеренной и малой светосилы (типа F10).

Аватара пользователя
Ernest
Основатель
Сообщения: 15607
Зарегистрирован: 12 окт 2009, 10:55
Контактная информация:

SvBONY 7-21mm zoom

Сообщение Ernest » 02 авг 2022, 23:43

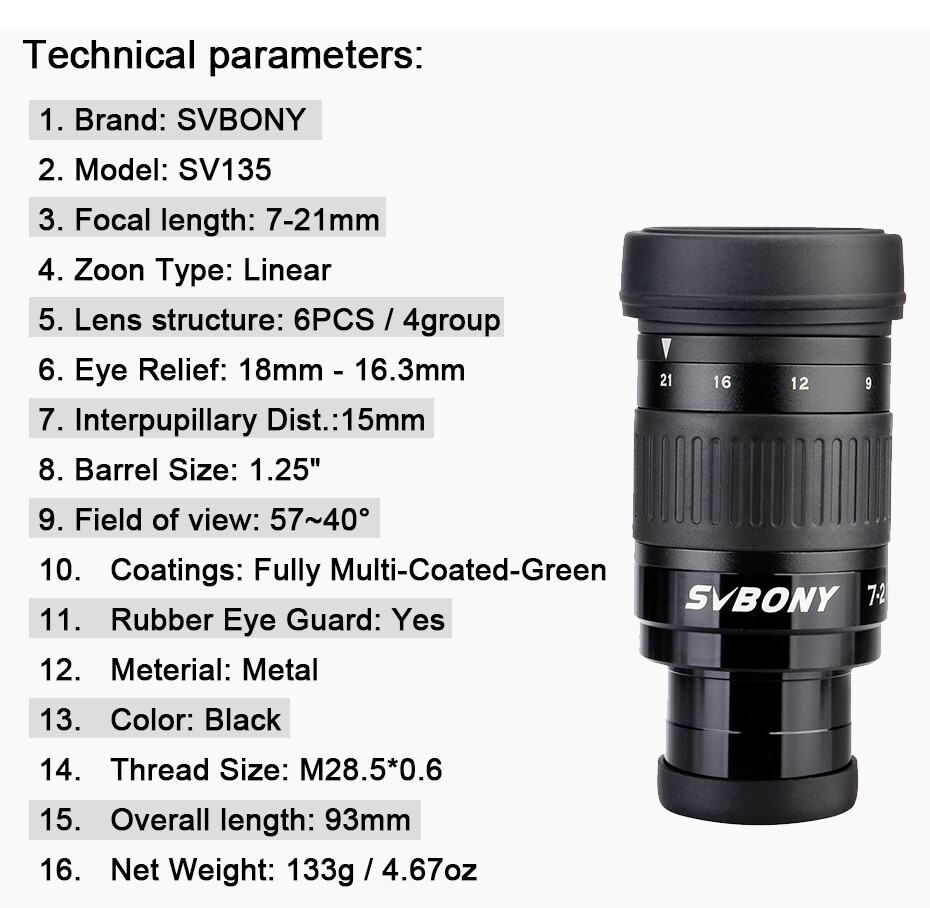

Панкратический 1.25" окуляр 7-21 от SvBONY

Вот его описание и фотоматериал на Амазоне: https://www.amazon.com/SVBONY-Telescope ... B07XZ6DY18
Согласно моим предварительным оценкам и измерениям
Номинальное фокусное расстояние21161297
Диаметр пятна в центре поля зрения 1:5, угл. минуты1 (дирф.+СА)1.4 (дифр.+кома)2 (дифр.+кома)2.5 (дифр.+кома)3.3 (дифр.+ХА)
Диаметр пятна на зоне 1:5, угл. минуты4 (аст.,кома)4 (аст.,кома)3 (аст.,кома)6 (аст.,кома)6 (дифр.,аст.,кома)
Диаметр пятна на краю 1:5, угл. минуты4 (аст.,кома)6.5 (кома,аст.)4.5 (кома,аст.)8.5 (аст.,кома)7 (аст.,кома)
Дисторсия прямых линийчуть в минуснольнольнольчуть в плюс
Анаморфоза у края поля зрения9:109:109:108.5:108:10
Угловое поле зрения, градусы37.639.4434853.5
Линейное поле зрения, мм14.411.79.37.76.7
Край поля зрениярезкийдовольно резкийнерезкийнерезкийочень нерезкий
Вынос вых. зрачка от края наглазника, мм20-11.53.5
Вынос вых. зрачка от стекла, мм13111012.514.5
А также:
  • Параметр парфокальности 0.
  • Удивительно, но для всех увеличений окуляр оказался парфокален самому себе: при смене увеличения перефокусировка практически не требовалась.
  • Оптические поверхности дают 9 бликов, из которых 7 ядовито зеленых, 2 янтарно-желтых (от склеек).
  • Вынос вых. зрачка более чем достаточен для наблюдений без очков. В очках наглазник (довольно жесткий) надо подворачивать.
Я бы сказал, что этот окуляр очень неплох: заменяет в фокусере 3-4 окуляра типа Plossl с несравненно лучшим качеством изображения по полю. Должен быть хорош для наблюдений планет, Солнца и Луны в телескопах умеренной светосилы (от F8). Я даже подумал о его приобретении, при всей моей нелюбви к зумам.

Аватара пользователя
Ernest
Основатель
Сообщения: 15607
Зарегистрирован: 12 окт 2009, 10:55
Контактная информация:

Celestron Ultima EDGE 10 mm Flat Field 60

Сообщение Ernest » 03 авг 2022, 18:44

1.25" окуляр Ultima EDGE 10 mm Flat Field 60 от Celestron

Домашняя страница: https://www.celestron.com/products/ulti ... ece-1-25in
Мне кажется очевидным, что в части оптики это то-же самое что APM UFF или Sky Rover UF
По качеству изображения в F5 телескопе
  • центр поля зрения: чистая дифракционная картинка светящейся точки (звезды) диаметром примерно 2.3 угл. минут
  • 70% зона поля зрения: звезда изображается фигуркой самолета с красным носом в сторону центра (астигматизм + кома + хроматизм увеличения) вписанной в круг 4 угловые минуты
  • края поля зрения: изображения звезды выглядит как буква Т (сочетание астигматизма с комой) вписанной в круг диаметром 14 угловых минут
То есть неплохое качество изображения, особенно в центральной зоне, хотя и далекое от идеала по крайней зоне поля зрения.
Кроме того:
  • небольшая отрицательная дисторсия прямых линий (бочка)
  • вынос выходного зрачка 4 мм от края наглазника, 10 мм от торца корпуса окуляра, 12 мм от глазной линзы + 3 мм сферической аберрации в выходном зрачке
  • без очков все поле зрения окуляра легко обозревается, если наблюдатель в очках наглазник придется подвернуть
  • эффективный диаметр диафрагмы 11 мм
  • Угловое поле зрения 55.7 градусов, входное линейное поле зрения (диаметр эффективной полевой диафрагмы) 11.25 мм
  • 10 зеленоватых и белесых бликов от оптических поверхностей
  • Параметр парфокальности +6.2 мм
Короче вполне себе рядовой 10 мм окуляр, который особенно не блещет ни качеством коррекции полевых аберраций, ни размерами поля зрения. Зато удобен при наблюдениях (вероятно и особенно бинокулярных), легкий и компактный.

Аватара пользователя
Ernest
Основатель
Сообщения: 15607
Зарегистрирован: 12 окт 2009, 10:55
Контактная информация:

Morpheus 17.5mm, Baader Planetarium

Сообщение Ernest » 05 авг 2022, 11:14

1.25"/2" окуляр Morhpeus от Baader с фокусным 17.5 мм

Домашняя страница: https://www.baader-planetarium.com/en/a ... piece.html
Это самый длиннофокусный окуляр в линейке Морфеев, когда-то мне пришлось сделать обзор этой линейки без него.
По качеству изображения в F5 телескопе с хорошо исправленным плоским полем:
  • в центре - практически идеальная дифракционная картина с едва заметным первый дифракционным колечком, размер изображения звезды около 1.3'
  • на 70% зоне - изображение звезды искажено кривизной изображения, комой и хроматизмом увеличения (красным к центру), размер изображения звезды около 3.5'
  • на краю поля зрения - изображение звезды искажено астигматизмом в присутствии комы и хроматизма увеличения, размер изображения звезды около 7.5'
То есть этот окуляр (в отличие, скажем, от 14 мм) - первоклассный по качеству коррекции аберраций, строит чистое контрастное изображение практически по всему полю зрения.

Кроме того:
  • Наблюдается заметная положительная дисторсия прямых линий
  • Нет и следа анаморфозы у края поля зрения, то есть можно констатировать нулевую угловую дисторсию
  • Насчитал 14 бликов (большей частью голубовато-зеленых) от оптических поверхностей окуляра
  • Угловое поле зрения окуляра 72° (заметно меньше других в линейке), диаметр эффективной полевой диафрагмы 21.6 мм
  • Вынос выходного зрачка 8 мм от края наглазника, 17 мм от металлического торца корпуса окуляра, 19 мм - от стекла. Имеется сферическая аберрация в выходном зрачке примерно 4 мм в продольном выражении
  • Сфокусированных бликов в поле зрения не заметил
  • Параметры парфокальности (положение переднего фокуса): для посадки 1.25" -0.5 мм, для посадки 2" +20.5мм
Отличный среднефокусный окуляр. Комфортный вынос зрачка, очень хорошее качество изображения, эффективное просветление. Более чем годится для наблюдений дипскай объектов в телескопах любой светосилы.
